輸出的容忍功用

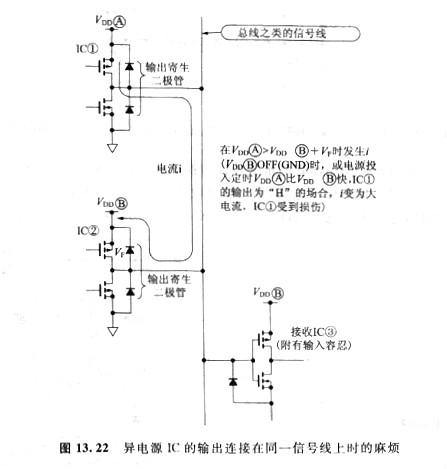

如圖13. 22所示,在同一信號線上,①未運用時電源VDD連接處于OFF狀態的IC的輸出的場所;②異電源電平的輸出信號接口到附有容忍功用的接納IC的場合,在普通的CMOS IC中,會有大的正向電流從輸出向VDD的寄生二極管流過,給IC②形成損傷。具有三態形式的總線接口IC也存在輸出寄生二極管,所以難免也會遭到損傷。

關于這種狀況,曾經有附加了如圖13.23所示的特別的輸出電路、具有輸出容忍功用的IC產品。曾經在74LCX、74VCX系列等CMOS規范邏輯中的低電壓型產品所采用,并在規格上保證了這種輸出容忍功用。

輸入、輸出都備有異電源接口功用的IC的呈現,關于增大電子設備的低電壓化設計的自在度具有很大奉獻。
